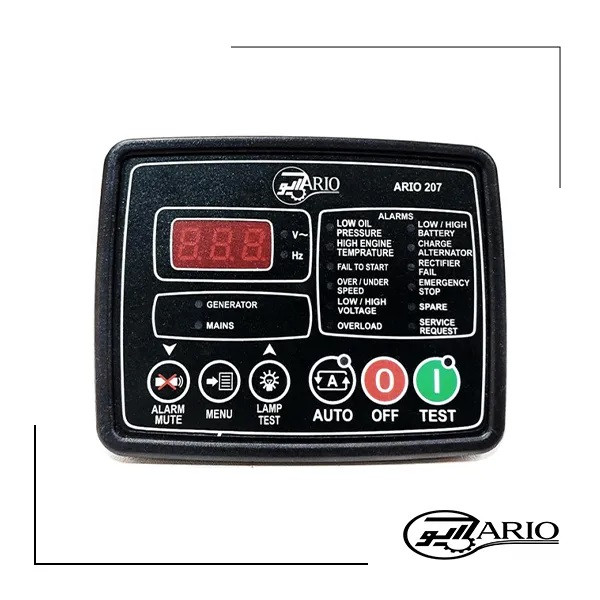

برد کنترل دیزل ژنراتور آریو سری ARIO 207

معرفی برد کنترل دیزل ژنراتور آریو مدل ARIO 207

در سیستم های برق اضطراری، مهم ترین موضوع کنترل هوشمند عملکرد موتور و نظارت بر پارامترهای ژنراتور است. برد کنترل ARIO 207 از برند آریو (ARIO) با هدف مدیریت کامل دیزل ژنراتور در کاربردهای برق اضطراری طراحی شده و امکان کنترل، پایش و حفاظت از موتور و ژنراتور را در یک ماژول فشرده و صنعتی فراهم می کند.

برد ARIO 207 با استفاده از ساختار میکروکنترلری قادر است پارامترهای مهم موتور و ژنراتور را به صورت مداوم اندازه گیری و تحلیل کند. این کنترلر علاوه بر نمایش اطلاعاتی مانند ولتاژ، جریان، فرکانس و پارامترهای موتور، در صورت بروز خطاهایی مانند افت فشار روغن، افزایش دمای موتور یا مشکلات ولتاژ ژنراتور، آلارم صادر کرده و از تجهیزات محافظت می کند. وجود نمایشگر دیجیتال و LED های وضعیت نیز امکان مشاهده سریع وضعیت عملکرد سیستم را برای اپراتور فراهم می کند.

یکی از ویژگی های مهم برد ARIO 207 قابلیت استفاده در سیستم های انتقال خودکار برق (AMF) است. در این حالت، زمانی که برق شبکه قطع شود، کنترلر به طور خودکار فرآیند استارت دیزل ژنراتور را انجام داده و پس از آماده شدن ژنراتور، بار را از شبکه به ژنراتور منتقل می کند. با بازگشت برق شهر نیز انتقال بار دوباره به شبکه انجام می شود.

نحوه عملکرد برد ARIO 207 در سیستم برق اضطراری

برد کنترل ARIO 207 دارای دو وضعیت کاری برای مدیریت برق شهر و ژنراتور است. در شرایط عادی که برق شبکه سه فاز در دسترس باشد، کنترلر با نمونه برداری از ولتاژ شبکه، کنتاکتور برق شهر را فعال نگه می دارد و بار مصرفی از طریق شبکه تامین می شود.

در صورتی که برق شهر قطع شود، برد به صورت خودکار فرآیند استارت دیزل ژنراتور را آغاز می کند. پس از رسیدن ژنراتور به شرایط پایدار، بار مصرفی از شبکه به ژنراتور منتقل می شود. پس از بازگشت برق شبکه نیز سیستم به صورت اتوماتیک بار را دوباره به برق شهر منتقل کرده و ژنراتور را متوقف می کند.

مشخصات فنی برد کنترل دیزل ژنراتور ARIO 207

• برند: ARIO (آریو)
• مدل: ARIO 207
• نوع تجهیز: برد کنترل و مانیتورینگ دیزل ژنراتور
• قابلیت کنترل کامل موتور دیزل ژنراتور
• پشتیبانی از موتورهای گازوئیلی و گازسوز
• اندازه گیری ولتاژ شبکه سه فاز
• نمونه گیری از ولتاژ یک فاز ژنراتور
• ورودی CT تک فاز جهت اندازه گیری جریان ژنراتور
• اندازه گیری توان اکتیو ژنراتور
• اندازه گیری ضریب قدرت ژنراتور (Power Factor)
• اندازه گیری فشار روغن موتور
• اندازه گیری دمای مایع خنک کننده موتور
• اندازه گیری فرکانس خروجی ژنراتور
• دارای شمارنده ساعت کارکرد موتور
• دارای نشانگر سرویس و نگهداری دوره ای
• نمایش پارامترها توسط نمایشگر LED دیجیتال
• دارای ۲ ورودی آنالوگ قابل تعریف
• دارای ۵ ورودی دیجیتال قابل برنامه ریزی
• دارای ۶ خروجی رله (۲ خروجی قابل تعریف)
• مجهز به پورت سریال جهت ارتباط با سیستم مانیتورینگ
• پشتیبانی از ارتباط RS‑۲۳۲ با آداپتور اختیاری
• امکان نظارت و کنترل از راه دور در محیط Windows
• قابلیت اتصال از طریق LAN ، IP و مودم
• دارای مدار حذف نویز هنگام استارت موتور

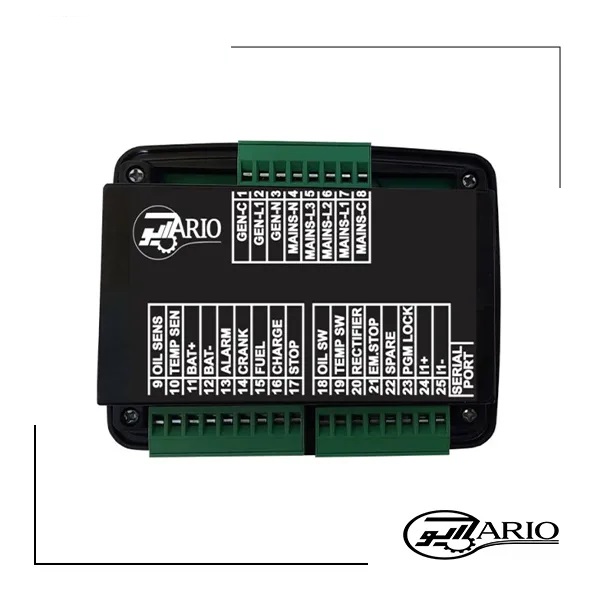

• سیستم ترمینال پلاگین برای نصب سریع
• ابعاد: ۱۳۰ × ۱۰۰ × ۳۹ میلی متر
• ساخت ایران
• دارای ۲۴ ماه گارانتی شرکتی

قابلیت ها و ویژگی های برد آریو ARIO 207

• کنترل و مدیریت موتور دیزل ژنراتور
• پشتیبانی از سیستم AMF (برق اضطراری)
• اندازه گیری ولتاژ، جریان و فرکانس ژنراتور
• محاسبه توان اکتیو و ضریب قدرت ژنراتور
• اندازه گیری فشار روغن و دمای موتور
• نمایش آلارم ها و خطاهای عملکردی
• دارای شمارنده ساعت کارکرد موتور
• ورودی ولتاژ سه فاز شبکه و تک فاز ژنراتور
• دارای ۲ ورودی آنالوگ و ۵ ورودی دیجیتال
• مجهز به ۶ خروجی رله کنترلی
• قابلیت ارتباط سریال و مانیتورینگ از راه دور
• طراحی فشرده مناسب نصب در تابلو برق

کاربردهای برد کنترل دیزل ژنراتور ARIO 207

• تابلوهای کنترل دیزل ژنراتور برق اضطراری
• سیستم های Automatic Mains Failure (AMF)
• ژنراتورهای دیزلی و گازسوز صنعتی
• تابلوهای برق اضطراری ساختمان ها و مراکز صنعتی
• سیستم های پشتیبان برق در کارخانه ها و مراکز داده
• پروژه های اتوماسیون و مانیتورینگ ژنراتور
